DN350双斜面三偏心蝶阀结构设计与性能研究

进入21世纪以来，随着石油化工、能源输送及冶金工业等领域的快速发展，工业管路系统对于阀门密封性能与结构可靠性的要求不断提高。蝶阀因具有结构紧凑、重量轻、流阻小以及启闭速度快等优点，被广泛应用于高参数流体控制系统中。其中，三偏心蝶阀由于采用轴向偏心、径向偏心以及锥面偏心结构，蝶板在启闭过程中能够实现近似无摩擦接触，显著降低了密封副磨损，成为目前金属硬密封蝶阀中应用最广泛的结构形式之一。

传统三偏心蝶阀虽然具有较好的密封性能与较小的驱动扭矩，但在高压工况下仍存在一定的不足。由于单斜面结构的受力路径较为单一，在介质压力作用下，密封环端部区域易形成局部应力集中，从而导致密封环产生较大的变形与偏转现象。当阀门长期运行时，局部高应力区域易产生疲劳损伤，进一步降低密封副稳定性，严重情况下甚至会导致阀门泄漏失效。因此，对传统三偏心蝶阀进行结构优化，提高其受力均匀性及密封稳定性具有重要的工程意义。

近年来，随着CAE技术的发展，基于有限元分析的阀门结构优化研究逐渐成为重要研究方向。有限元分析方法能够有效揭示蝶阀在复杂工况下的变形特性、应力分布及接触状态，为阀门结构优化提供理论依据。现有研究主要集中于四偏心蝶阀、复合密封结构以及流固耦合分析等方向，针对双斜面三偏心蝶阀结构的研究相对较少。为改善传统单斜面三偏心蝶阀存在的局部应力集中与密封稳定性不足问题，本文在传统三偏心结构基础上，提出一种双斜面三偏心蝶阀结构，通过增加辅助斜面，改善密封区域的受力状态，以提高阀板整体刚度与密封稳定性。

本文以DN350双斜面三偏心蝶阀为研究对象，建立双斜面与单斜面三偏心蝶阀模型，采用有限元方法对两种结构在5 MPa工况下的变形特性、等效应力分布、接触应力及操作扭矩等性能进行系统对比研究，以验证双斜面结构的合理性及工程应用价值。

2.1 阀门整体结构设计

三偏心蝶阀的密封性能与启闭特性主要取决于偏心结构参数的合理匹配。相较于传统中线蝶阀，三偏心结构通过改变蝶板旋转轨迹与密封副接触方式，使蝶板在启闭过程中实现“先脱离、后接触”的运动特性，从而有效降低密封面摩擦磨损，提高阀门的使用寿命与密封可靠性。三偏心结构的核心在于三个偏心参数的协同作用：第一偏心为阀杆中心线偏离阀座中心线，使蝶板在开启初期能够迅速脱离阀座；第二偏心为阀杆中心线偏离管道中心线，用于改善蝶板旋转轨迹并减小密封副间的相对摩擦；第三偏心为密封锥面中心线与阀门中心线形成一定偏转角度，使密封副在关闭过程中形成逐渐压紧的线接触密封形式。

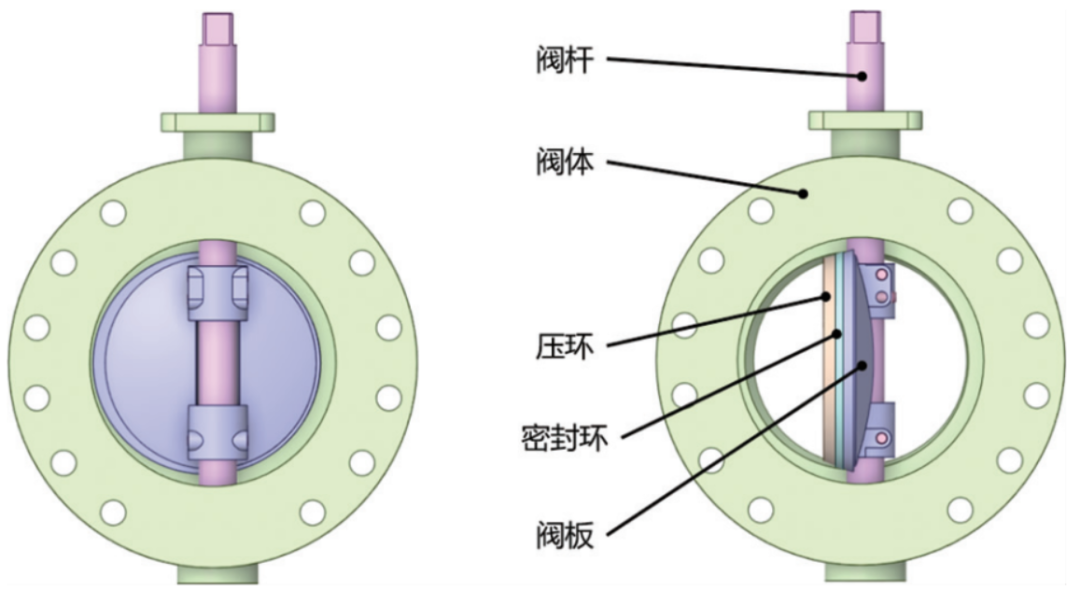

本文设计的DN350双斜面三偏心蝶阀整体结构主要由阀体、阀板、一体式阀杆、密封环及压环构成，具体结构见图1。阀体采用短结构法兰连接形式，用于提高结构紧凑性并减小流阻损失；蝶板采用流线型偏心结构，以降低介质扰动并改善流场分布；阀杆采用一体式整体加工设计，消除了传统分体结构因配合间隙或键槽应力集中而导致的可靠性隐患，有效提高了传动刚度与整体结构强度；密封副采用金属硬密封结构，能够适应较高温度与压力工况。

图1  蝶阀组成结构

2.2  双斜面结构设计

传统三偏心蝶阀普遍采用单斜面密封结构，即蝶板密封区域仅设置单侧锥面与阀座形成接触密封。该结构虽具有较好的加工性与装配性，但在高压工况下，密封副受力易向蝶板端部集中，导致局部区域产生明显应力峰值。当蝶板承受较大介质压力时，密封环附近易出现局部弯曲变形，影响密封副接触均匀性，严重时甚至导致密封失效及密封面磨损加剧。

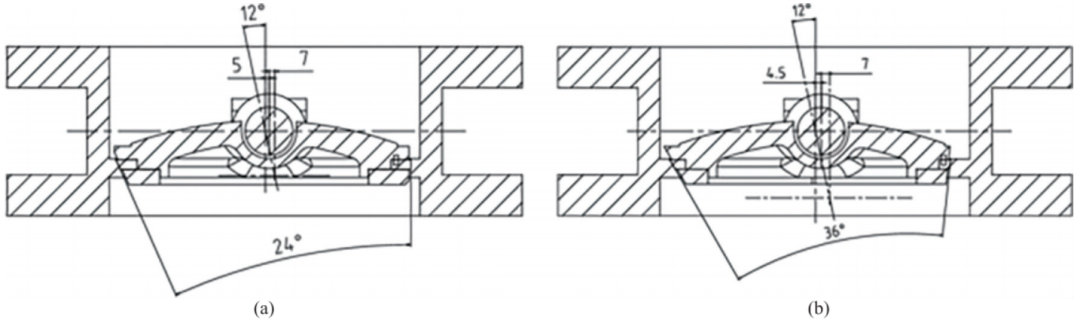

为解决上述问题，本文提出双斜面三偏心蝶阀结构。该结构在原有主密封斜面的基础上，在蝶板密封区域增设辅助斜面，使密封区域形成双斜面协同受力结构，见图2。结合阀门启闭运动特性与密封副受力状态，对三偏心参数进行了优化设计：第一偏心量取41.5 mm，第二偏心量取4.5 mm，第三偏心角取12°，密封锥角取18°。通过上述参数组合，蝶板在开启过程中能够迅速脱离密封面，减少密封副间的摩擦磨损；关闭过程则逐渐接触阀座并形成压紧密封，从而兼顾低操作扭矩与高密封性能。在阀门关闭状态下，双斜面结构形成多区域载荷传递路径，介质压力不再集中作用于单一密封边缘，而是沿双斜面逐渐扩散，从而有效改善密封区域应力分布状态。

(a)单斜面三偏心蝶阀  (b)双斜面三偏心蝶阀

图2  偏心结构示意图

与传统单斜面结构相比，双斜面结构的力学优势主要体现在以下两个方面：其一，辅助斜面的引入明显提高了蝶板端部区域的刚度，减小了密封区域的局部弯曲变形，使蝶板整体变形更加均匀；其二，辅助斜面分担部分载荷后，主密封区域接触压力趋于均匀，局部接触应力峰值有效降低，密封副在关闭过程中形成更加均匀的渐进式接触，提高了密封副贴合程度与密封可靠性。此外，双斜面结构还能够降低密封区域的应力集中程度，减缓密封副在长期启闭过程中的磨损积累，在高压及频繁启闭工况下具有更好的抗变形能力与抗疲劳性能。

综上，双斜面结构通过优化蝶板端部几何形态，改善了传统三偏心蝶阀的受力状态，提升了阀门在高压工况下的整体结构可靠性与密封稳定性，为后续静力学分析、密封性能分析及操作扭矩优化提供了良好的结构基础。

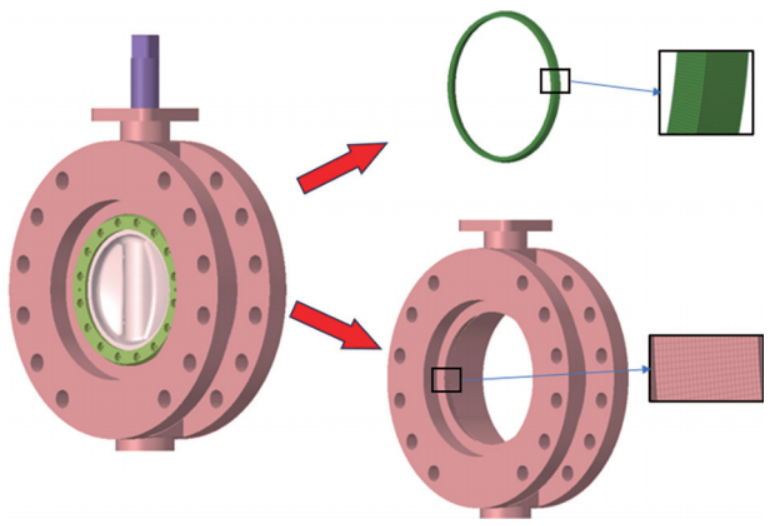

对简化后的双斜面三偏心蝶阀模型进行有限元分析，采用Altair HyperMesh完成网格划分与模型预处理，并通过Altair OptiStruct完成静力学与动态仿真分析。两种模型在公称尺寸、安装条件及边界参数上保持完全一致，以确保对比结果的客观性。双斜面三偏心蝶阀模型的核心设计参数与第2章保持一致：第一偏心量41.5 mm，第二偏心量4.5 mm，第三偏心角12°，密封锥角18°，具体仿真模型见图3。

图3  仿真模型示意图

在网格划分过程中，密封环及阀体密封区域采用1 mm六面体网格划分，阀体主体采用5 mm四面体网格划分，其余部件采用3 mm网格划分。由于密封区域存在明显的应力梯度变化，因此对密封副接触区域、阀板端部以及阀杆连接区域进行了局部网格加密处理。所有部件均采用由二维网格生成三维网格的方法，以提高网格质量及计算精度。

有限元分析中，阀体及相关金属零部件材料按Q235结构钢等效处理，采用MAT1线弹性各向同性材料模型，材料参数设置为：弹性模量E=2.10×10⁵ MPa，剪切模量G=8.08×10⁴ MPa，泊松比ν=0.30，密度ρ=7.85×109 t/mm³，密封环采用金属硬密封材料。仿真过程中设置10个接触对，采用摩擦接触方式模拟密封副之间的接触行为。介质压力设置为5 MPa，工作温度为常温，同时施加相应约束条件，以模拟蝶阀实际关闭工况下的受力状态。仿真分析分为静态分析与动态分析两部分：静态分析重点考察额定工况下的应力分布与变形情况；动态分析模拟阀门启闭过程中的瞬态响应，重点监测扭矩变化与动态应力分布。两种阀门的载荷施加、约束设置、介质压力及分析步长等关键参数均保持一致。

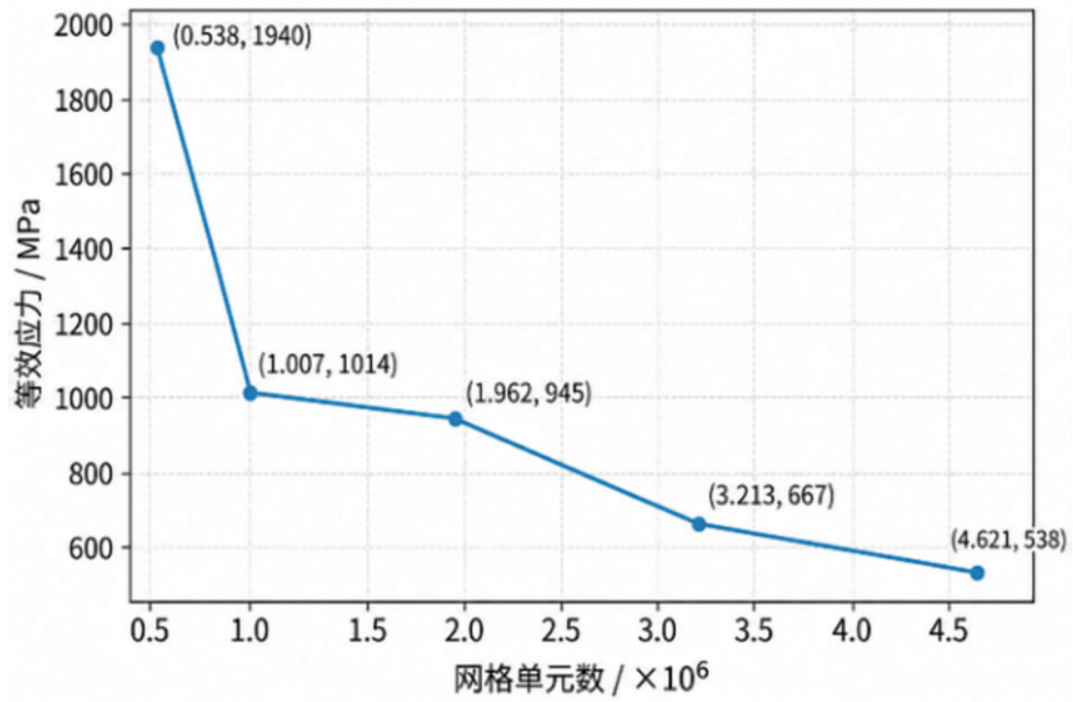

为评价网格划分对计算结果的影响，选取双斜面三偏心蝶阀模型进行网格敏感性分析。分别建立5组不同网格密度模型，网格单元数依次为538014、1006596、1961601、3213239和4621035，提取相同工况下密封区域等效应力的计算结果，如图4所示。随着网格数量增加，等效应力整体呈下降趋势，但在高密度网格下仍存在一定变化，说明局部最大应力对网格尺度较为敏感。考虑到密封边缘及接触区域存在明显应力集中，局部最大应力易受网格尺寸影响，本文后续分析主要结合变形量、端部区域应力分布及操作扭矩等指标进行综合评价。最终选取较高网格密度模型用于后续有限元计算，以提高计算结果的稳定性和可靠性。

图4  网格敏感性分析

4.1 变形量分析

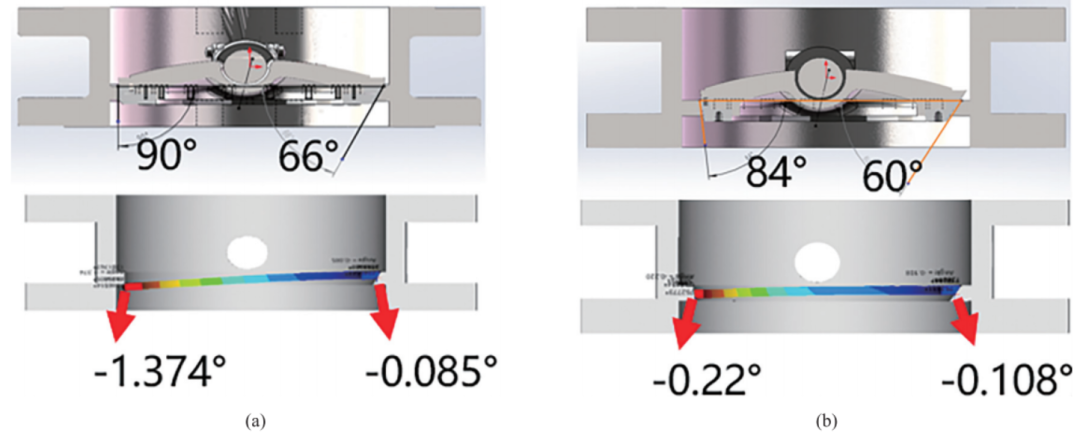

静态分析结果显示，单斜面三偏心蝶阀在额定工况下蝶板整体变形量较大，变形主要集中于蝶板端部密封区域，这与第2章中分析的单斜面结构载荷路径单一、端部受力集中的机理相吻合。双斜面三偏心蝶阀的最大变形量较单斜面结构显著减小，降幅达83%，具体变形分布见图5。

(a)单斜面三偏心蝶阀  (b)双斜面三偏心蝶阀

图5  端部变形分布图

上述结果表明，双斜面结构通过引入辅助斜面，有效提升了蝶板端部的截面刚度。在介质压力作用下，蝶板整体变形趋于均匀，避免了端部局部变形过大的问题。变形量的大幅降低有利于维持密封面的贴合精度，减少因蝶板变形引起的密封副错位，对于提高阀门在高压工况下的密封稳定性具有重要意义。

4.2  等效应力分析

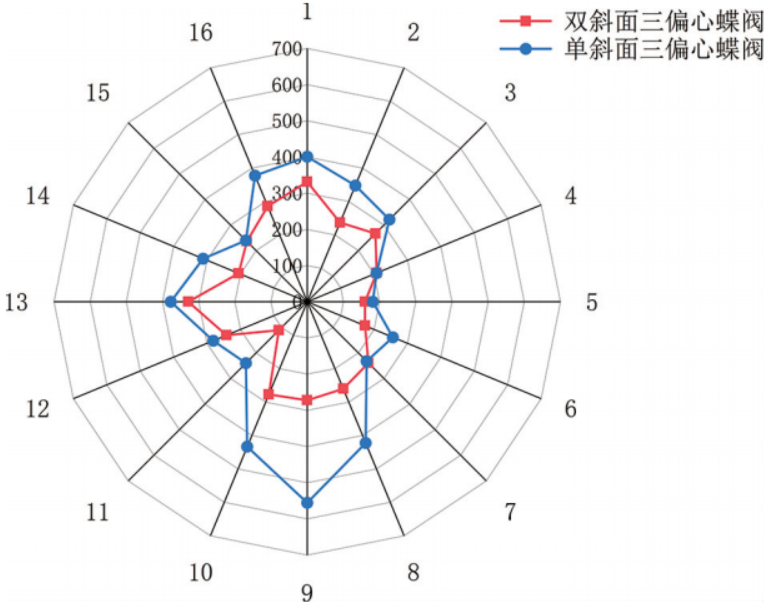

在等效应力分布方面，单斜面三偏心蝶阀端部区域存在明显应力集中现象，局部应力峰值显著高于其余区域。长期运行条件下，该区域具有较高的疲劳损伤风险。双斜面三偏心蝶阀的端部等效应力较单斜面结构明显降低，降幅为30%~50%，如单斜面三偏心蝶阀密封环最大端部等效应力为555.7 MPa，双斜面三偏心蝶阀密封环最大端部等效应力为276.36 MPa，应力降低了50%，密封面区域的最大等效应力与接触应力降低约一个数量级，密封面变形角度亦得到显著改善，具体对比见图6。

图6  密封环外环面应力值对比

由初步静态密封分析可知，双斜面结构通过主、辅两个承载面合理分配密封载荷，介质压力不再集中作用于单一密封边缘，应力分布更加均匀合理。这一结果与第2章的理论分析高度吻合，验证了双斜面结构在改善应力集中方面的有效性。应力水平的大幅降低有利于减缓密封副在频繁启闭过程中的磨损积累，提升阀门的抗疲劳性能与长期使用寿命。

4.3 操作扭矩分析

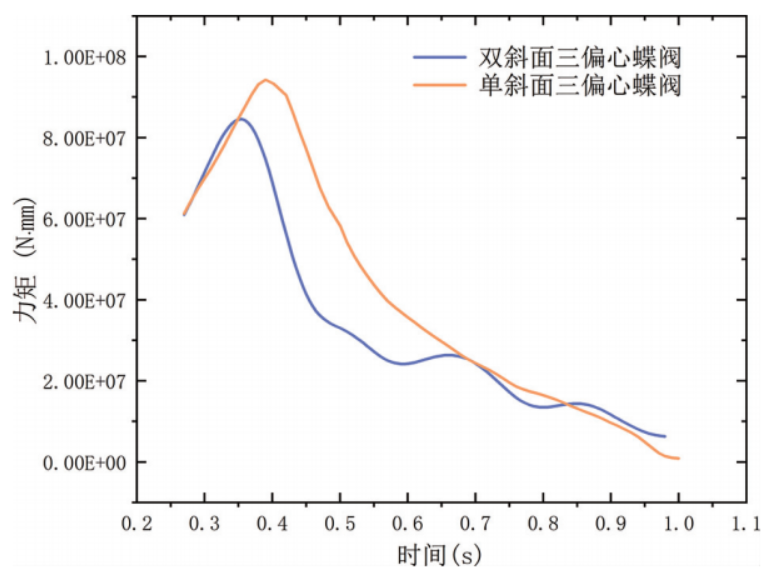

动态分析结果表明，双斜面三偏心蝶阀的操作扭矩较单斜面结构有所降低，扭矩对比曲线见图7。由图可知，两种结构的扭矩变化趋势基本一致，均呈现出先迅速上升至峰值，随后逐渐下降趋于稳定的变化规律，与蝶板在关闭过程中逐渐压紧密封副的运动特性相吻合。

图7  扭矩对比图

在峰值扭矩方面，单斜面三偏心蝶阀的最大扭矩数值约为9.6×10⁴ N∙m，峰值出现时刻略有滞后；双斜面三偏心蝶阀的最大扭矩数值约为8.3×10⁴ N∙m，较单斜面结构降低约13.5%，且峰值出现时刻更早。上述结果表明，双斜面结构通过引入辅助斜面，改善了蝶板密封区域的载荷分布路径，使密封副在关闭过程中能够形成更加均匀的渐进式接触，从而避免了单斜面结构中因局部载荷集中而导致的扭矩骤升现象，有效降低了关闭过程中的峰值操作扭矩。

在扭矩衰减阶段，双斜面三偏心蝶阀的扭矩下降曲线较单斜面结构更为平缓，整体波动幅度较小，说明双斜面结构在密封副接触过程中具有更好的载荷平稳性，启闭过程中的动态响应更加稳定。在关闭终态（t≈1.0），双斜面结构的残余扭矩略高于单斜面结构，这与其密封副接触面积有所扩大、密封比压保持能力更强有关，有利于维持阀门在关闭状态下的密封稳定性。

综合来看，双斜面结构在降低峰值操作扭矩的同时，改善了启闭过程中的扭矩平稳性，有利于减小执行机构的瞬时负载，延长执行机构的使用寿命。综合前述变形量与应力分析可知，双斜面结构在多项关键性能指标上均优于传统单斜面结构，具有明显的综合性能优势。

4.4 仿真结果综合对比

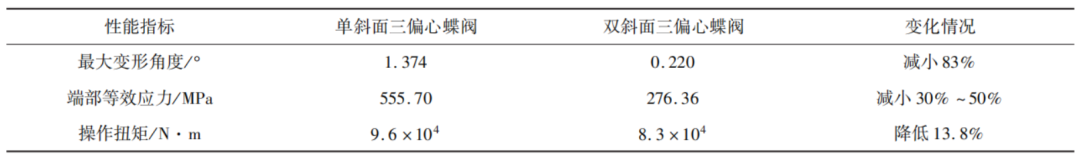

单斜面与双斜面三偏心蝶阀仿真性能指标对比见表1。综合仿真分析结果，双斜面三偏心蝶阀通过优化蝶板端部几何结构，在变形量、等效应力分布及密封面贴合精度等核心性能指标上均取得了显著改善，整体结构可靠性与密封稳定性明显优于传统单斜面结构，仿真结果验证了双斜面结构设计方案的合理性与有效性，为后续阀门的工程应用与优化设计提供了可靠的理论依据与数据支撑。

表1  单斜面与双斜面三偏心蝶阀仿真性能指标

本文针对传统单斜面三偏心蝶阀在高压工况下密封环变形量大、局部应力集中显著的问题，提出了一种DN350双斜面三偏心蝶阀结构，采用有限元方法对两种结构的静态与动态性能进行了系统对比研究。仿真结果表明，双斜面结构密封环最大变形角度较单斜面结构降低约83%，端部等效应力降低30%~50%，最大等效应力与接触应力均降低约一个数量级，密封面贴合精度与应力分布均匀性得到显著改善；峰值操作扭矩较单斜面结构降低约13.8%，启闭过程动态响应更加平稳。

上述结果验证了双斜面结构在改善受力状态、提升密封稳定性与降低操作扭矩方面的综合优势，可为三偏心蝶阀的结构优化设计与工程选型提供理论依据与数据支撑。本文仅对静态工况下的结构性能进行了仿真对比，未考虑温度变化、介质冲蚀及长期疲劳载荷等因素对双斜面结构密封性能的影响，后续研究将进一步开展多工况耦合分析与试验验证。

引用格式：

梁晓科,王冠,纪华,等.DN350双斜面三偏心蝶阀结构设计与性能研究[J].阀门,2026,(7):724-729.DOI:10.16630/j.cnki.1002-5855.2026.07.002.
